Bulk Material Handling System









Conveyors & Conveying Technology





컴퓨터를 이용한 설계와 더불어 지난 50년 간 bulk-materials handling을 ​​더 깨끗하고 안전하며 생산적으로 처리할 수 있는 많은 변화가 있었습니다.
HANA는 일반 플랜트에 사용되는 컨베이어와 더불어 대규모 및 장거리 벨트 컨베이어, 빈, 사일로, 벙커 및 호퍼와 같은 저장 시설, 차량 또는 철도 차량 로딩 스테이션을 포함한 맞춤형 솔루션을 갖춘 친환경 포장 벌크 자재 처리 시스템을 제공합니다. 하나(HANA)는 50년 이상의 축적된 실무 경험을 바탕으로 벌크 자재 취급 시스템 분야의 전문적인 기술력을 바탕으로 고객 만족을 실현해 왔습니다.



*공사 전,후 Dust Emmission 비교 동영상

   *최적화된 Engineered transfer chute의 효과

  •  합쳐진 형태의 운반물 형상
  •  벨트 운행 방향으로 운반물 적재
  •  벨트 중앙에 운반물 적재
  •  벨트 적재시 충격 최소화
  •  벨트 이송 속도에 맞춘 운반물 속도로 적재
  •  벨트 탈락물의 복귀
  •  먼지의 생성과 비산 억제



*DEM Simulation



   *Engineered transfer chute 기대효과

  • 벨트 손상의 감소
  • 벨트 및 슈트의 조기 마모 감소
  • 슈트의 막힘 방지
  • 운반물 흘림 반지
  • 비산 먼지 생성 감소
  • 자연 발화 감소
  • 운반물의 품질 저하 감소(특히 부서짐에 의한)

Good Belt Conveyor는?

Good Belt Conveyor는 더 깨끗하고, 더 안전하고, 더 생산적이며, 친 환경적 이어야 합니다.



종래의 설계 개념 체계

  • 운반능력
  • 최소한의 기술 규격 준수
  • 최저비용

새로운 설계 개념 체계
DEM 접근 방식을 기반으로한 최적화된 이송 슈트 설계는 Transfer point의 새로운 표준이 되었습니다.

  • 운반능력
  • 안전 및 기술 규격 준수
  • 운반물의 이탈 방지
  • 보수 유지 편의성
  • 가성비
  • 개선 용이성
  • 공정의 이해
  • 운반물의 특성 이해

    Good Belt Conveyo에 대한

    하나 이엔지의 주안점

  • DEM 해석에 기반한 Engineered transfer chute의 설계
  • 이탈 방지
  • 먼지 비산 제어
  • 스커트 및 침강 구역의 설계
  • 벨트 사행방지

    설계 프로세스에 포함될 항목

  • Modeling and simulation
    (문제점 성격 규정에 따라 그 결과도 다름)
  • 설계 관련 발주처와의 의사 교환
  • 위험, 신뢰성 및 안전성 평가
  • 투자비 평가
  • 문제점 성격 규정

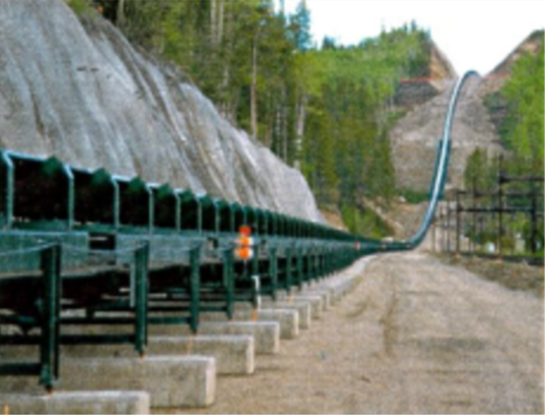

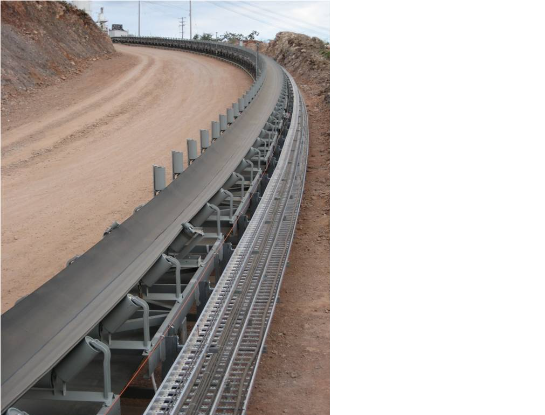

수평, 수직 및 복합적 곡선을 가진 장거리 벨트 컨베이어



장거리 컨베이어는 운반 거리가 1km를 초과하는 경우 트럭 운송보다 비용과 효율면에서 월등한 이점이 있습니다. 일반적으로 인용되는 경험 법칙에 따르면 트럭 운반을 통한 운송 비용의 약 10분의 1에 해당합니다.

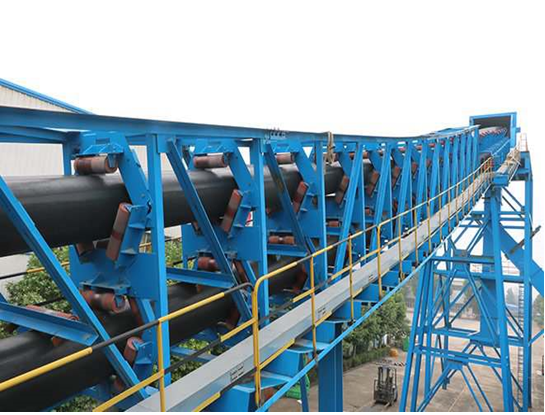

일반적인 Open trough 형태의 벨트 컨베이어는 모든 유형의 운반물 이송에 사용할 수 있으며 파이프 형상의 벨트 컨베이어는 고유의 밀봉성 때문에 운반물이 외부 환경의 영향으로 오염되거나 반대로 운반물에의한 외부 환경오염이 문제가 되는 경우 사용 됩니다.


당사는 축적된 경험과 노하우로 가장 효율적인 Solution을 제공 합니다.

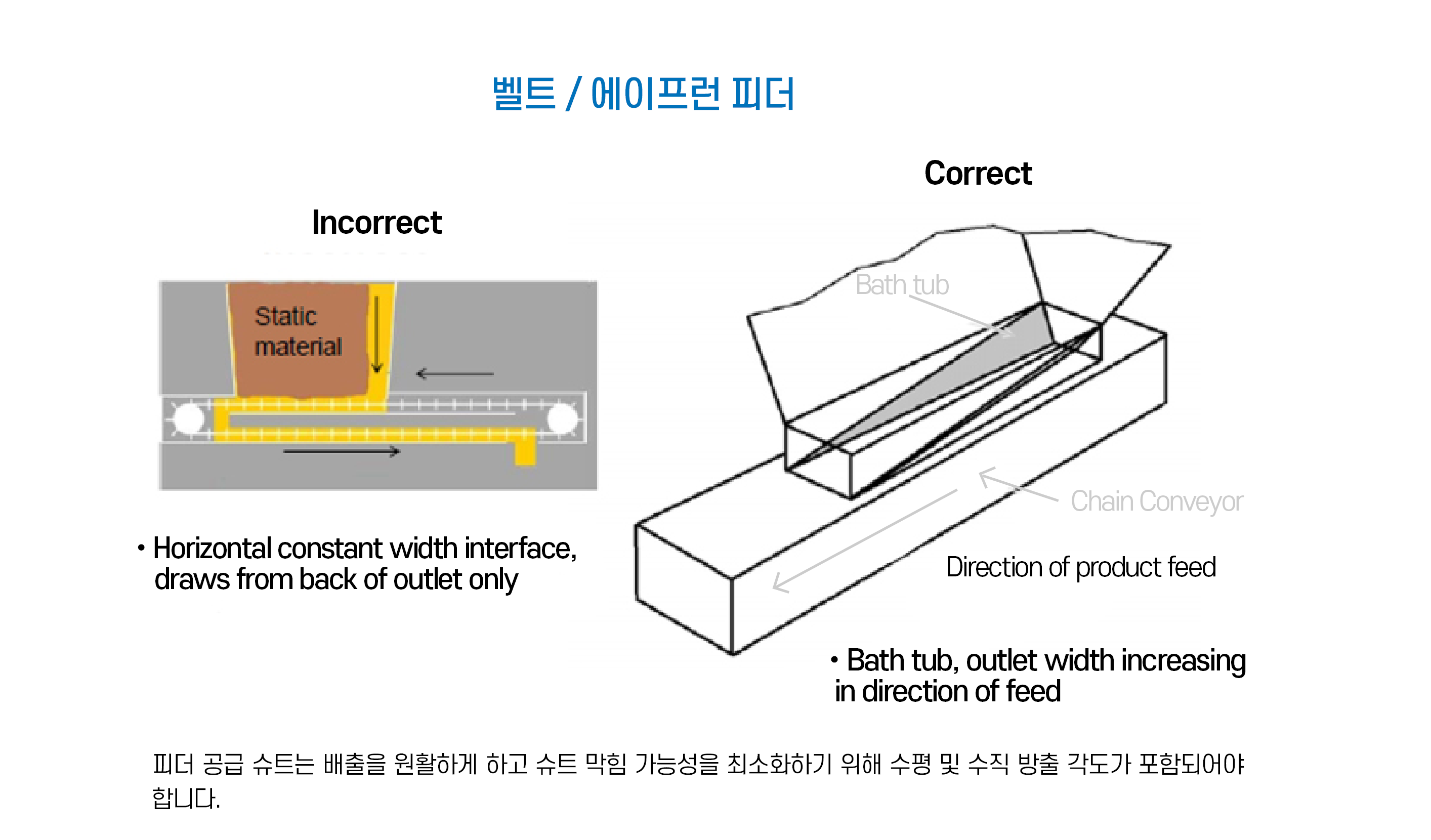

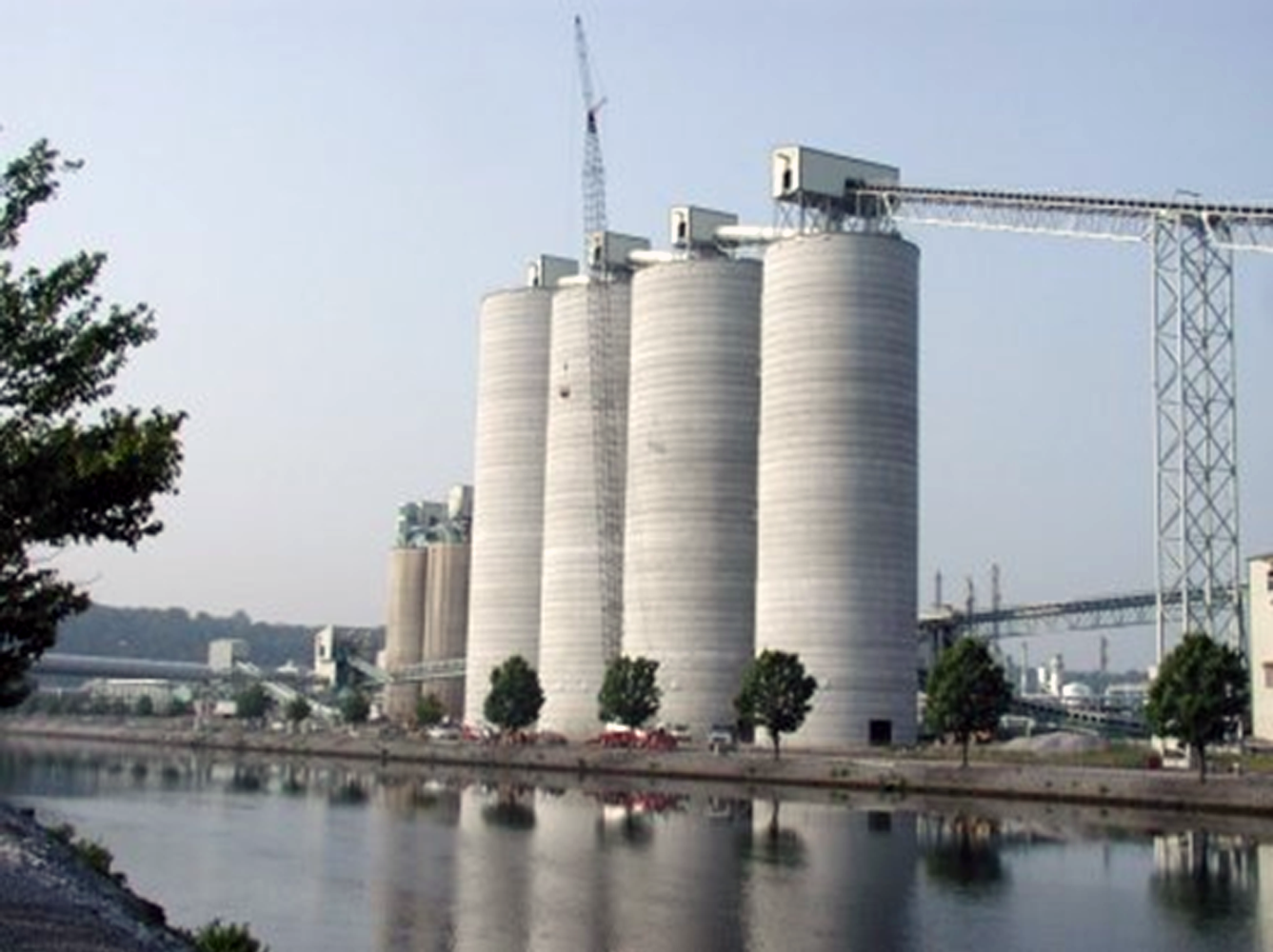

Hopper, Bin, Silo and Bunker의 Design

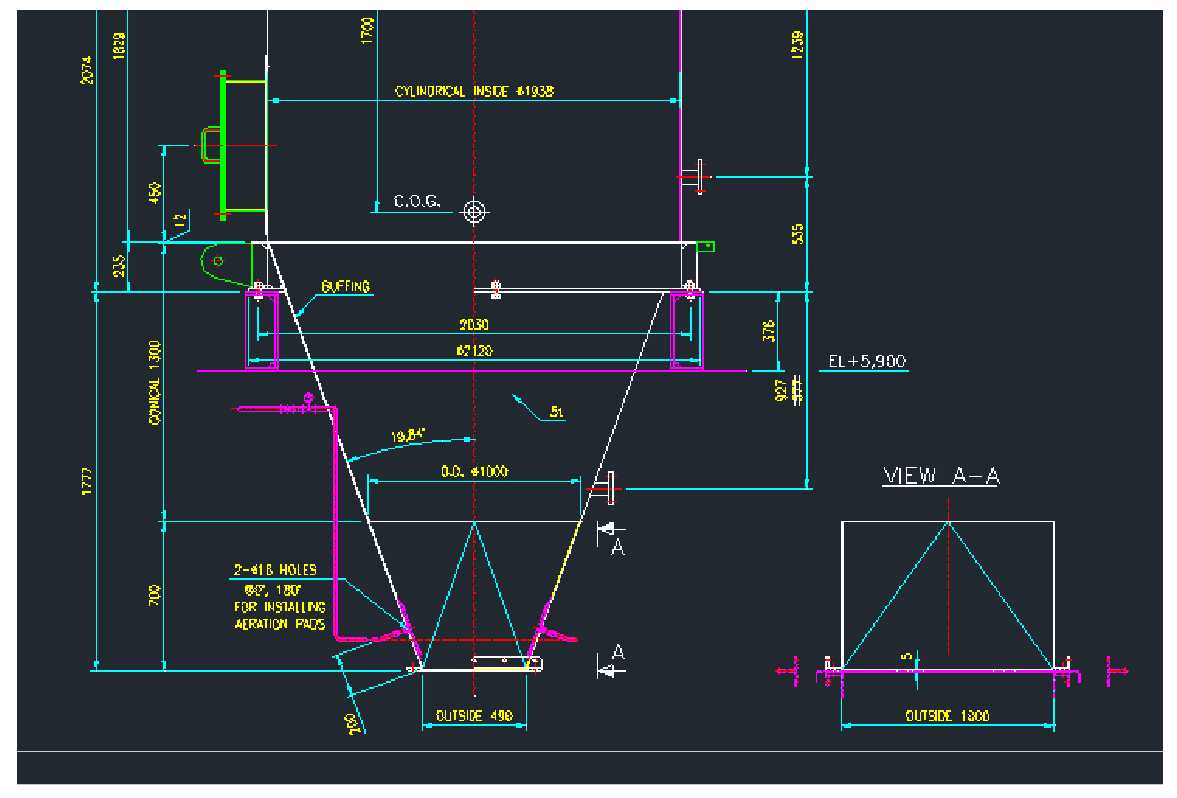

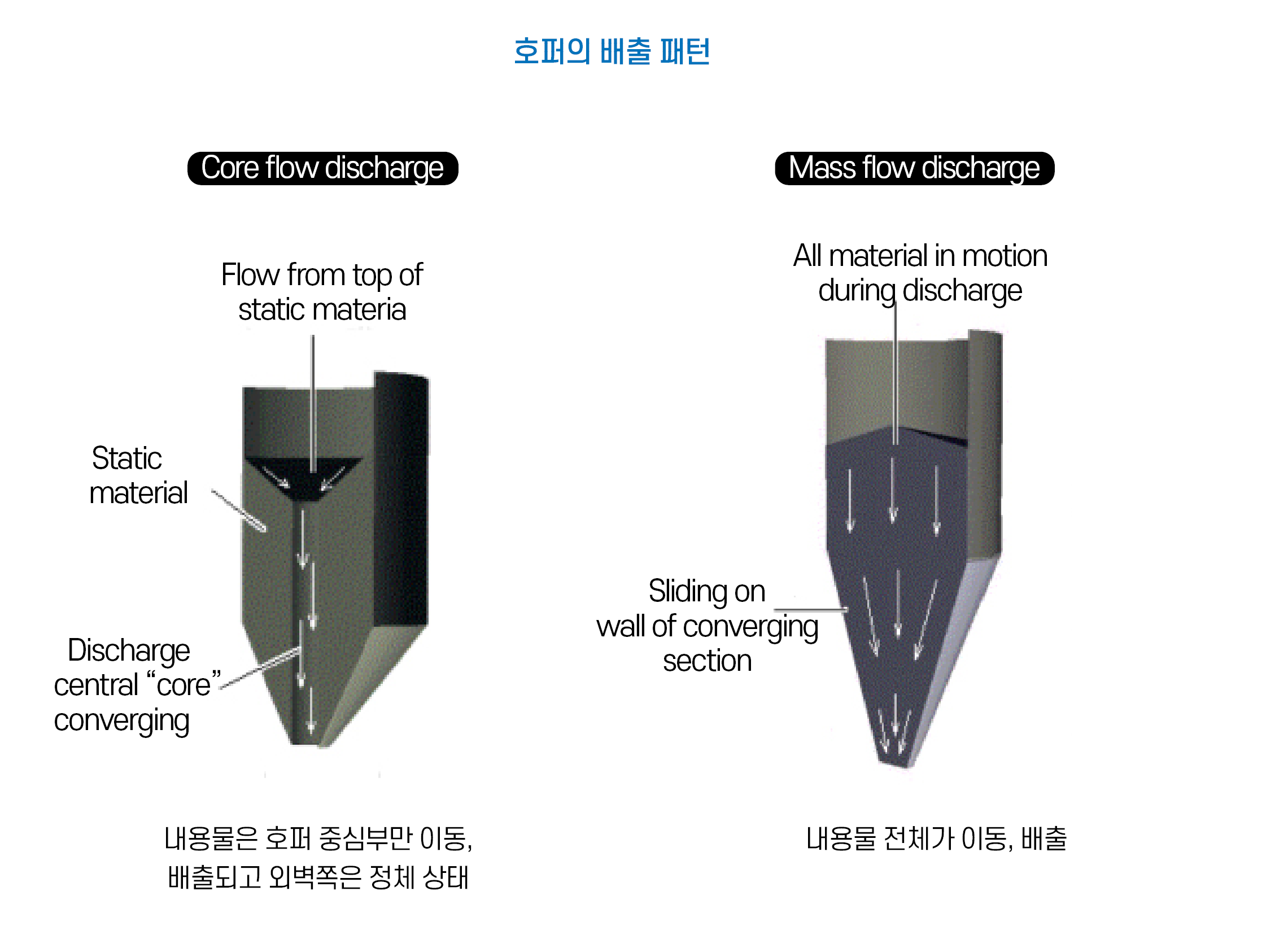

상당 수의 사일로, 벙커 및 호퍼가 출구의 부적절한 인터페이스 설계로 적절한 배출이 이루어 지지않아 사일로의 동체에 좌굴을 일으킬 수 있는 위험한 편심 하중 조건을 생성 하는등 여러 문제를 야기 합니다. 40년 이상의 설계 경험을 보유한 HANA는 벌크 재료 특성, 사일로의 기하학적 설계, 출구부 저장물의 아치 형성 방지, 저장무 내부에 발생하는 Ratholing 현상, 배출 중 흐름 패턴 및 정역학적 고려를 포함한 정확한 솔루션을 제공합니다.









전단 시험기는 재료가 흘러나오는 호퍼의 크기와 형상을 계산합니다.

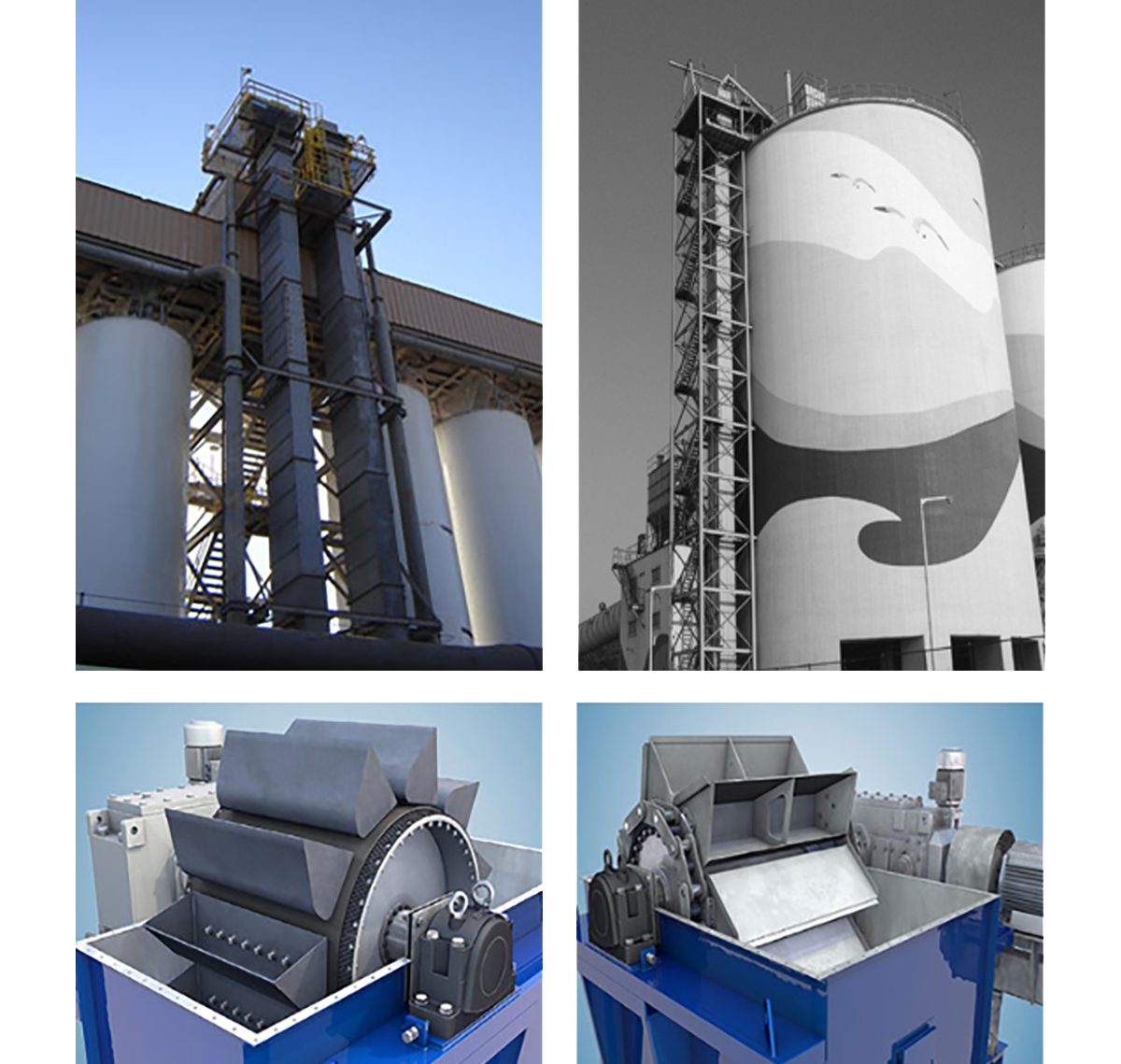

BUCKET ELEVATOR

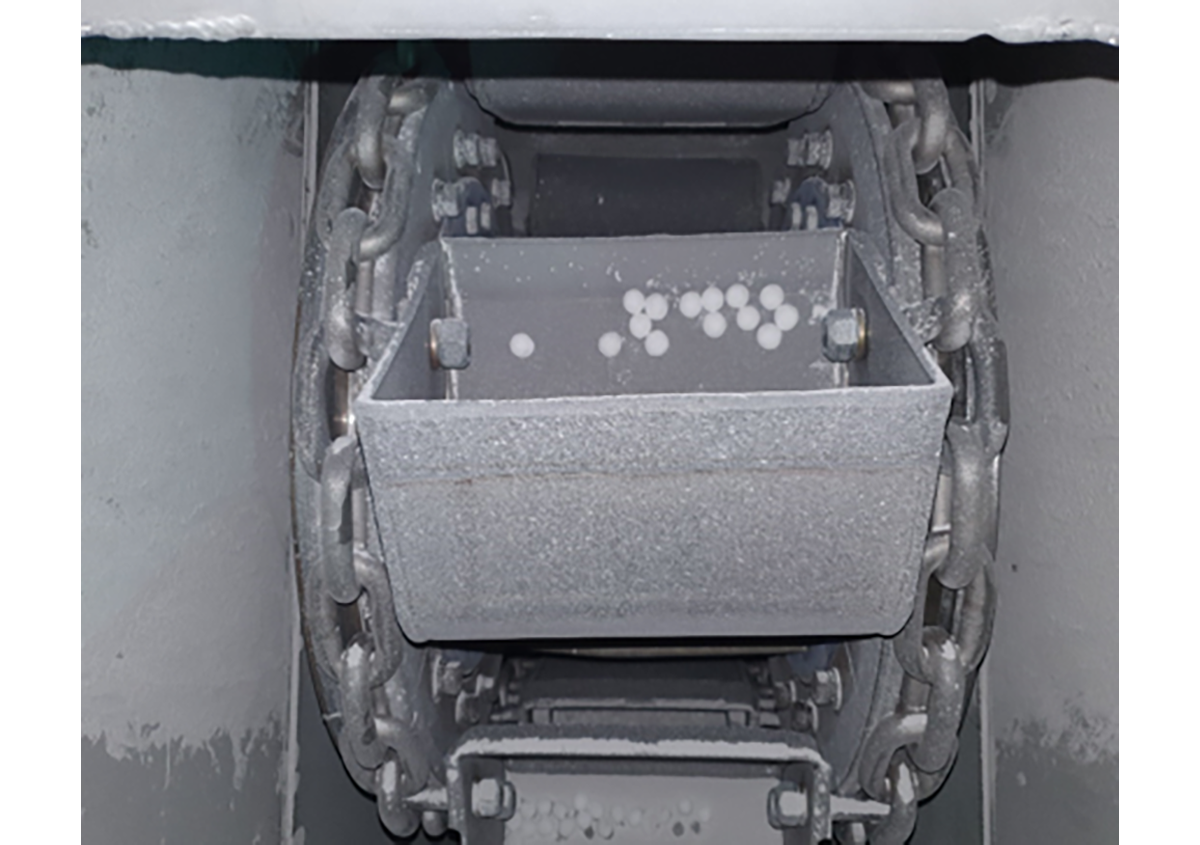

버킷 엘리베이터는 시멘트, 비료, 광업 또는 발전소와 같은 다양한 산업 분야에서 유동성이 좋은 운반물을 수직으로 이송하는데 가장 효율적인 설비 입니다. 버킷 엘리베이터에는 중앙 배출 방식과 연속 배출 방식의 두 가지 주요 유형이 있습니다. 원심 배출 방식이 많이 사용되고 있으며 일반적으로 벨트를 사용합니다. 체인이나 벨트에 버킷을 촘촘하게 배치한 연속 배출형은 부서지기 쉬운 자재, 직경이 큰 골재 이송에 적합합니다.


당사는 축적된 경험과 노하우로 가장 효율적인 Solution을 제공 합니다.
